Cages d’escalier en verre

Trois types ont été dessinés sur ce projet. Une cage complète marche et garde-corps, et deux cages garde-corps. La complète devait se tenir autour d’une cage d’ascenseur, et devait posséder des marches en verre.

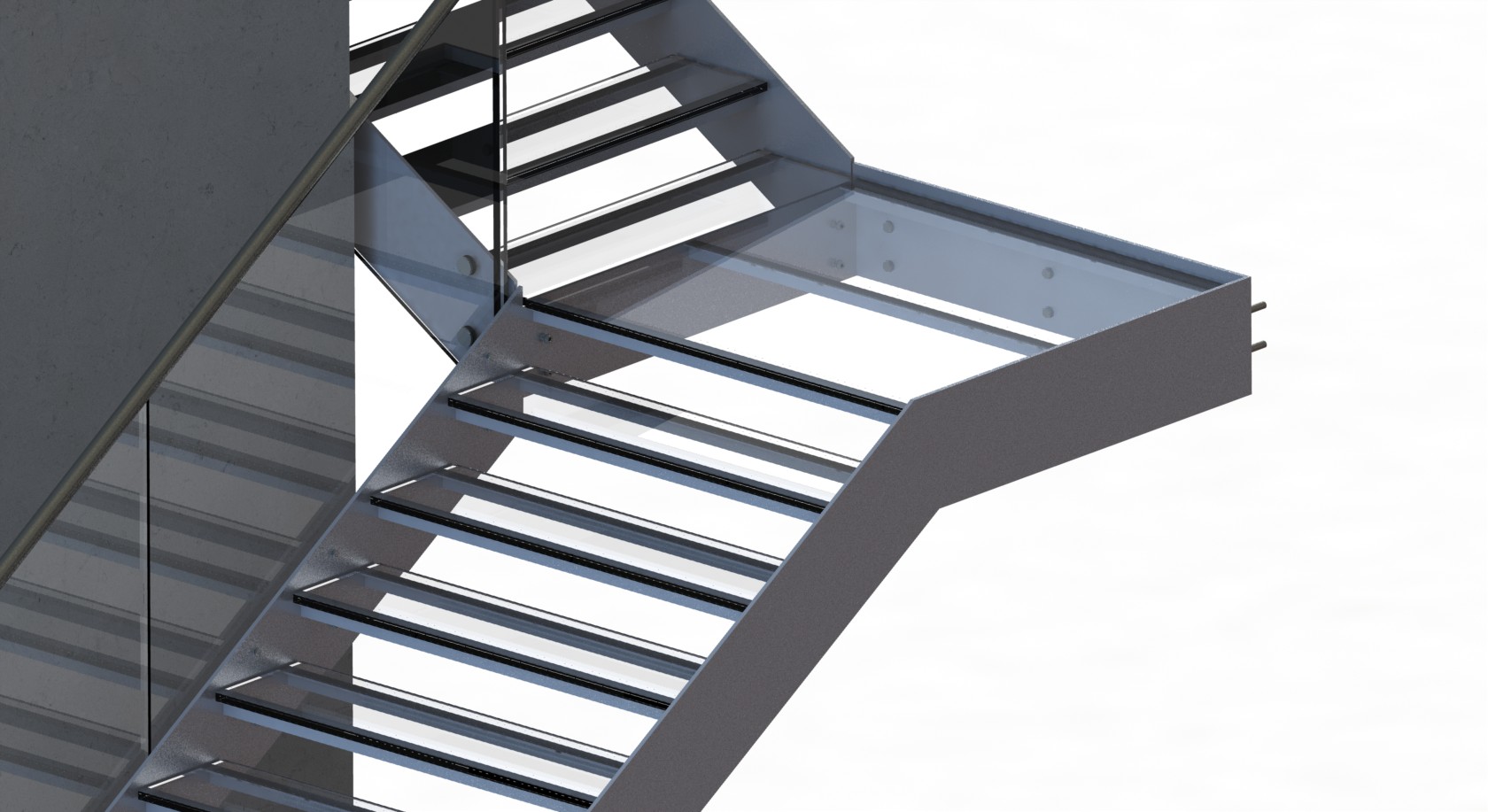

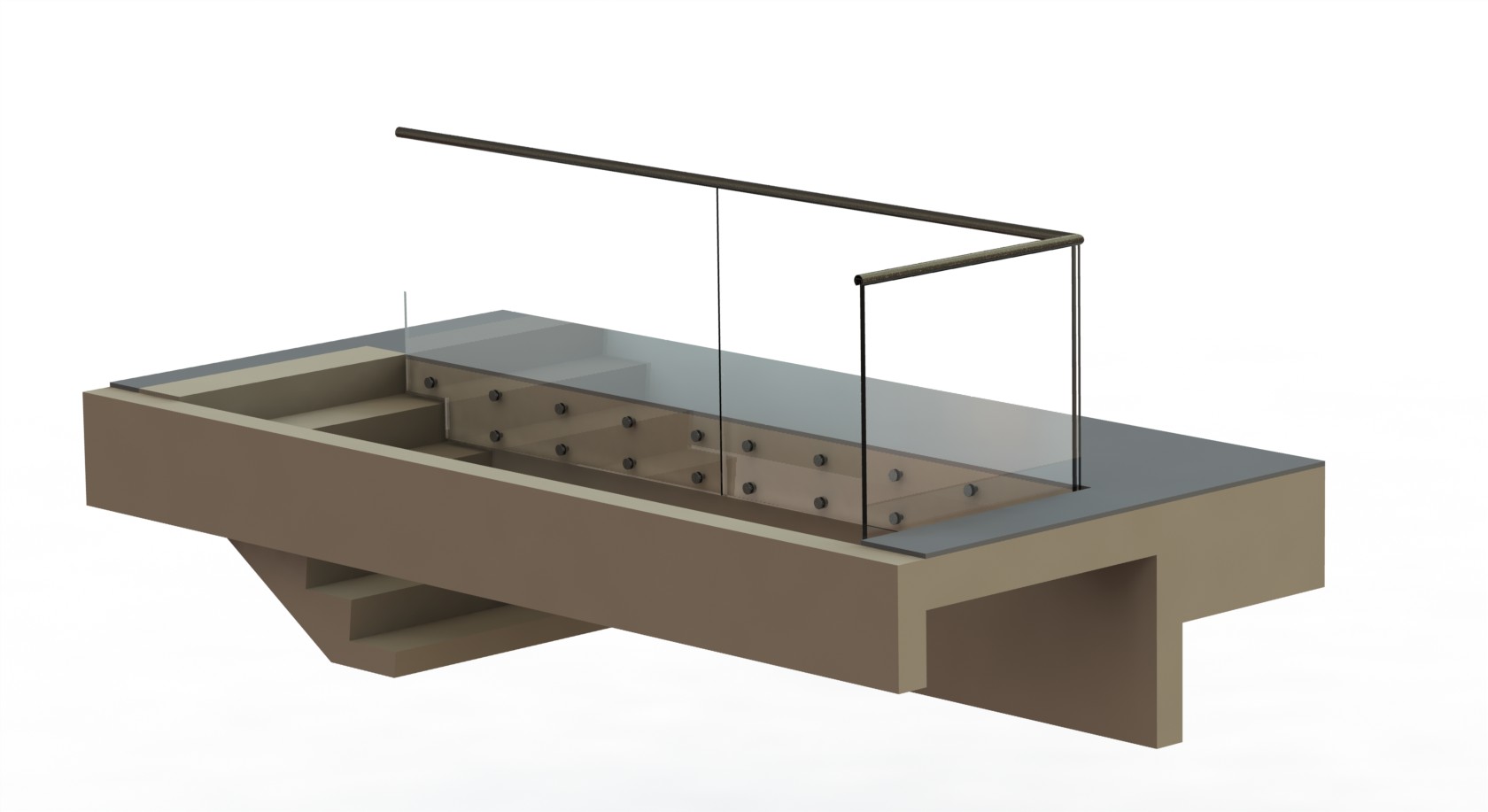

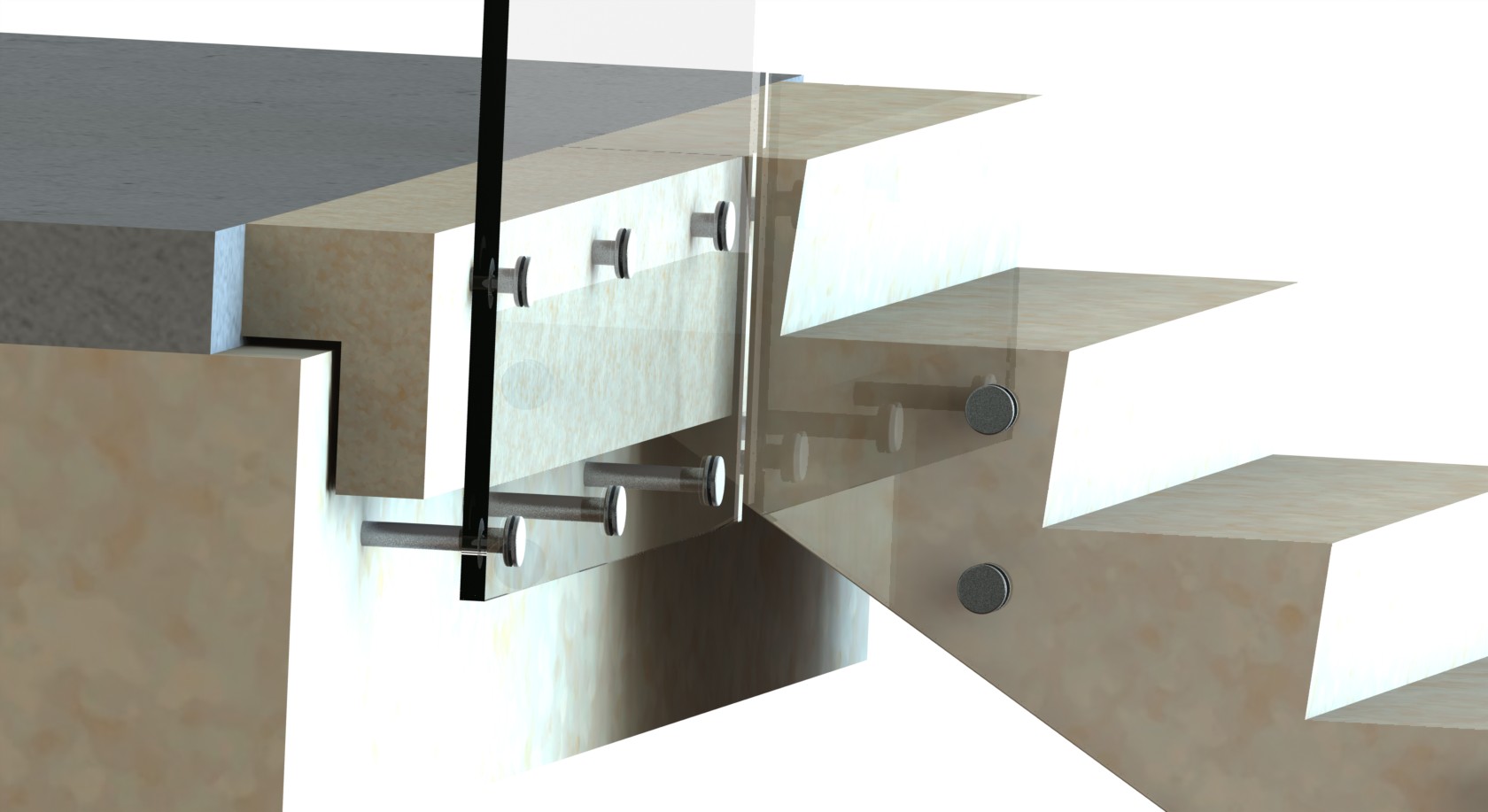

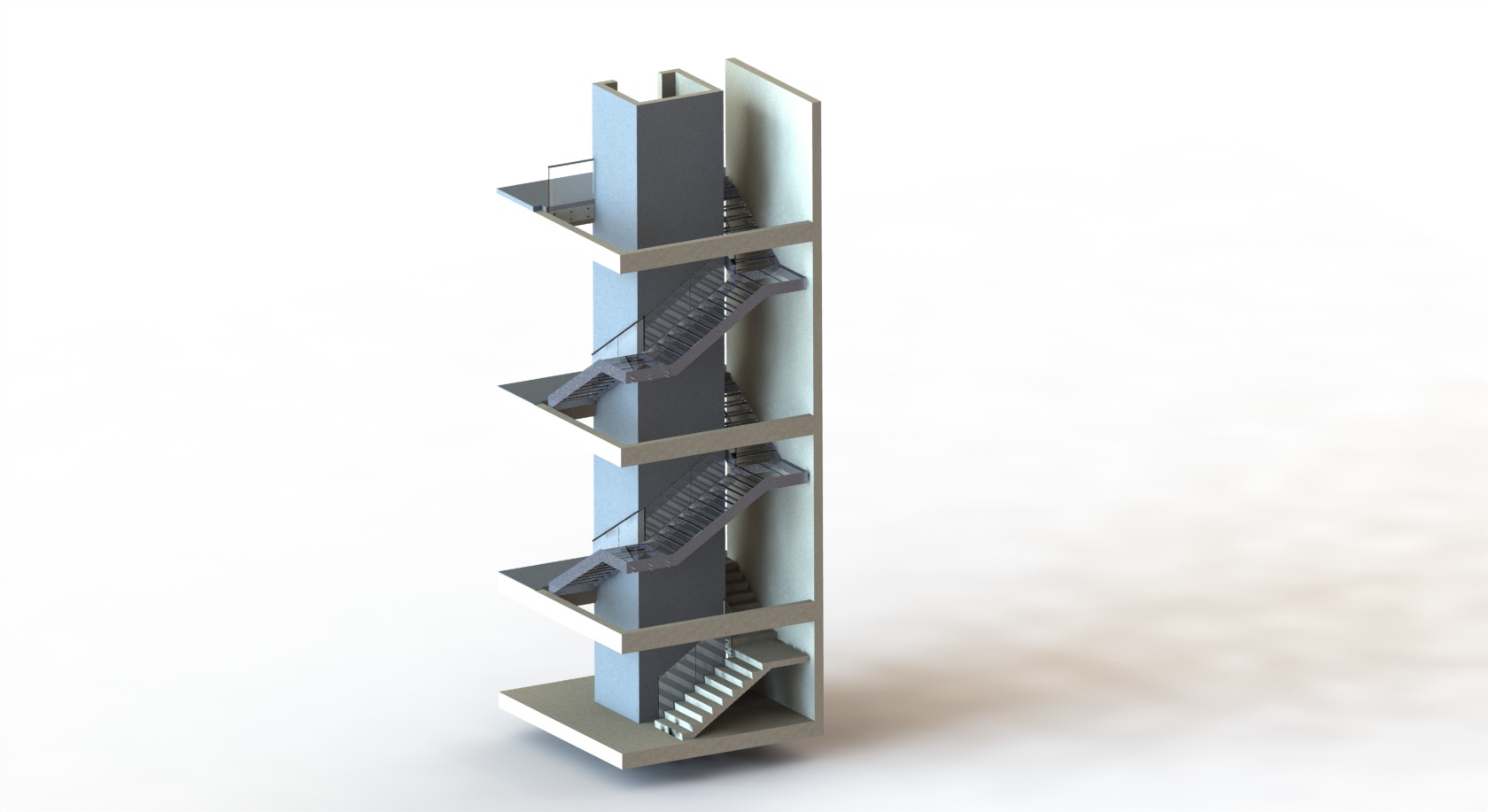

La grande cage possède trois niveaux. Six éléments ont été fabriqués en atelier, et assemblés au chantier avec des ancrages HSA dans l’existant. Les marches reposent sur des profilés T, soudés entre les limons. Les garde-corps en verre feuilleté viennent se fixer au moyen de profils Crea, autant dans les limons acier que dans les préfabriqués dans les autres cages.

Les plans d’approbation et d’exécution ont été dessinés en 2D, les plans de fabrication en 3D.
