Escalier métal et bois

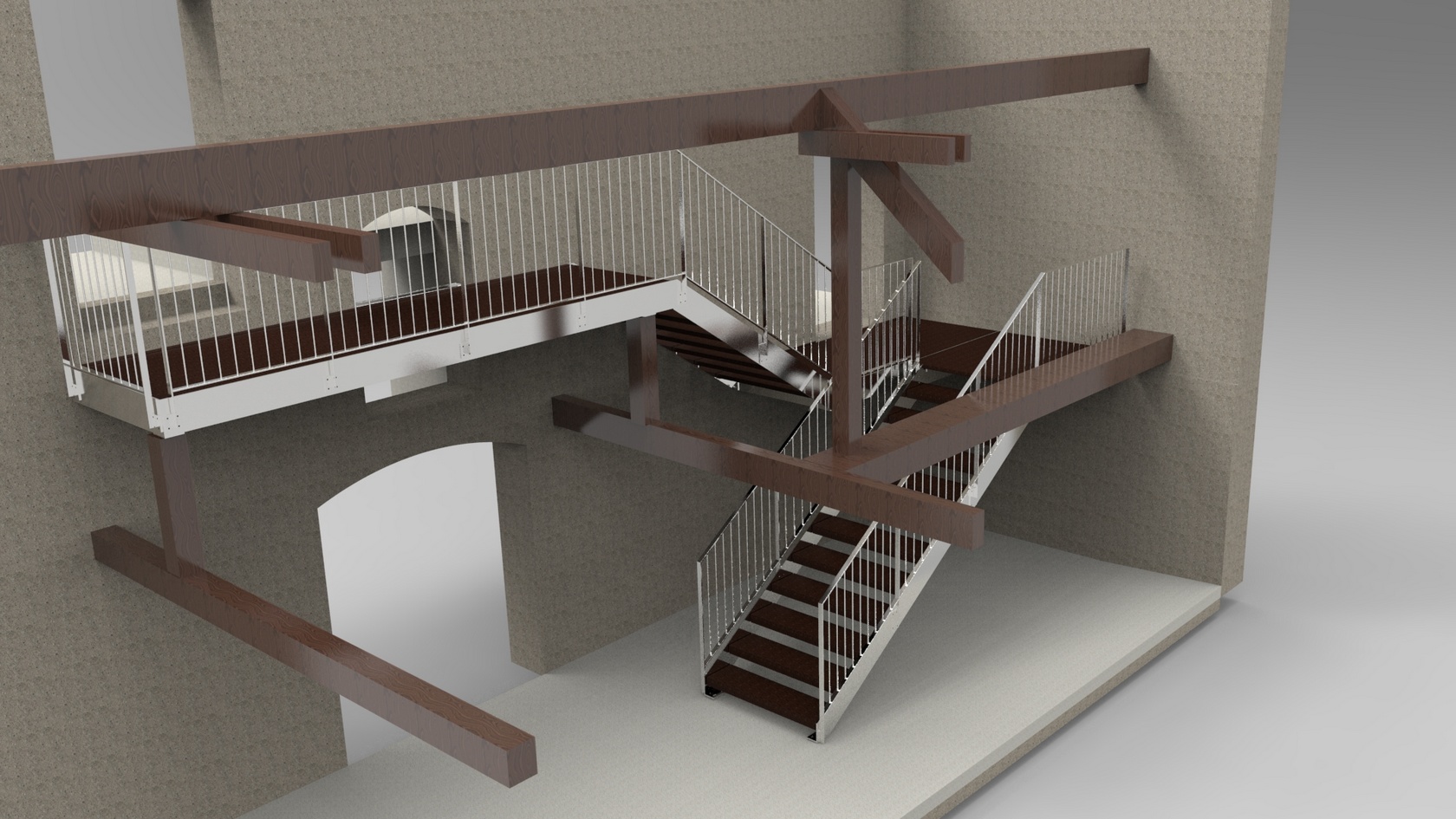

  • Escalier intérieur en bois et métal pour la rénovation d'une ferme

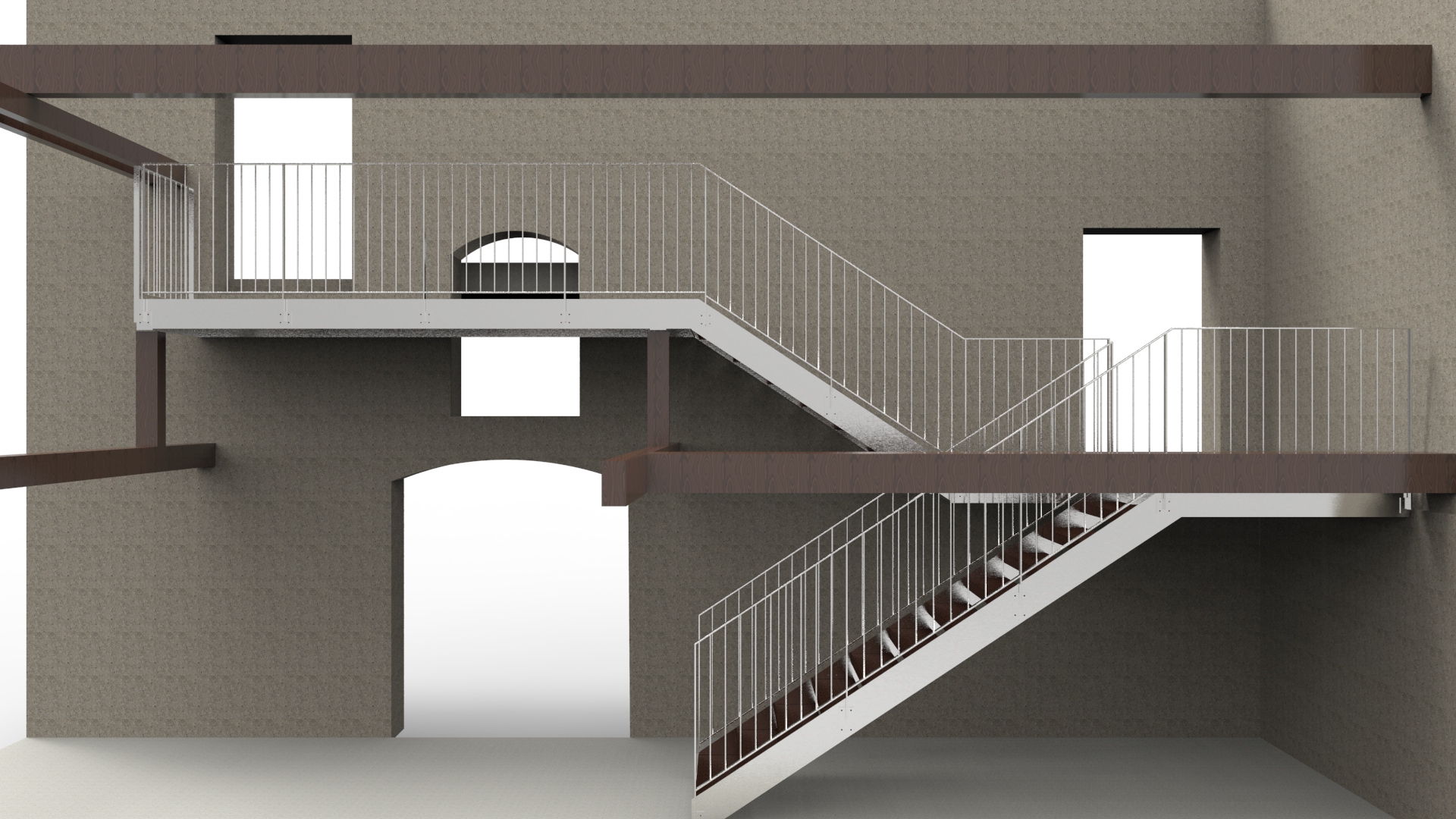

  • Conception 3D d'un escalier en bois et métal

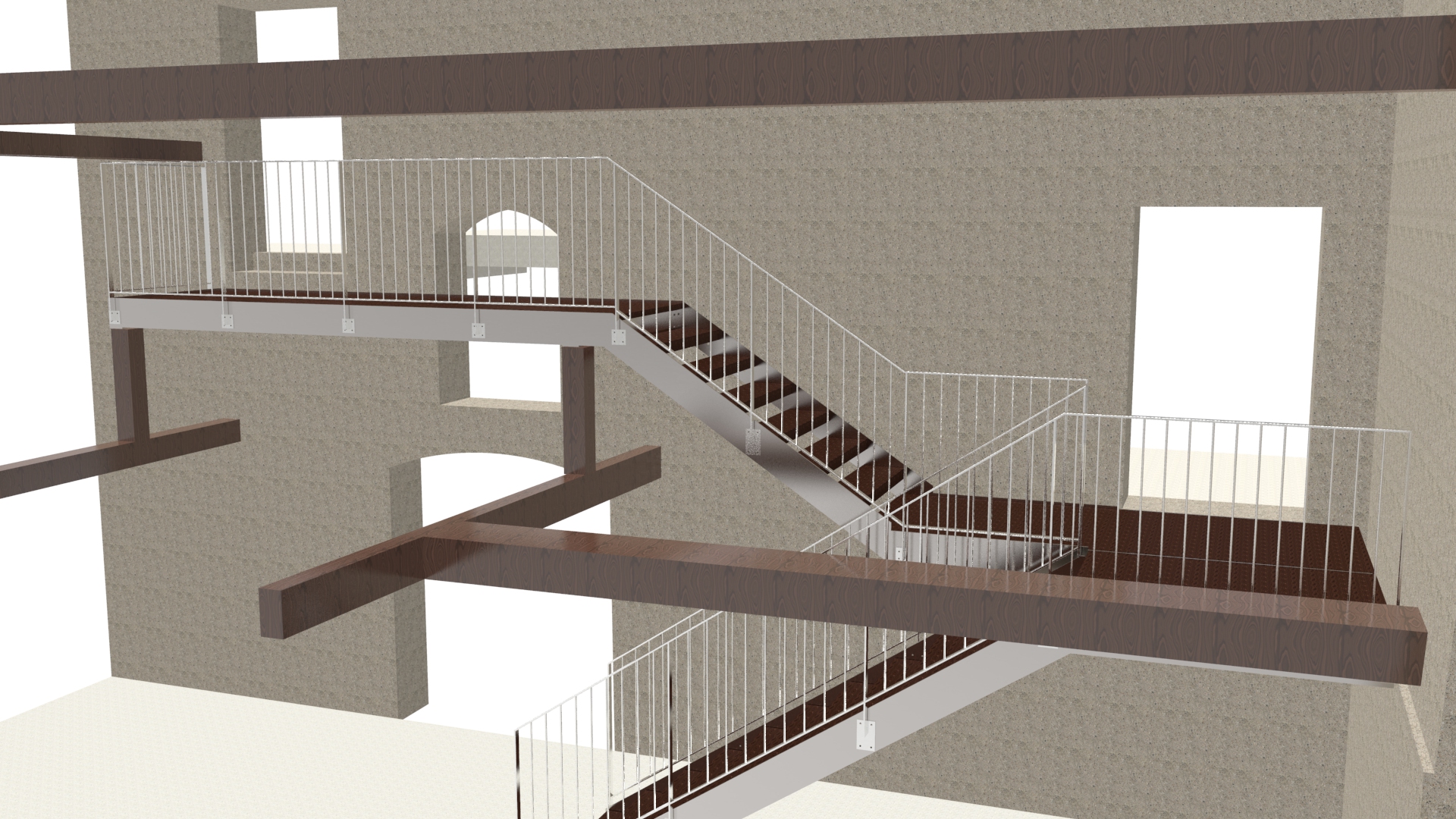

  • Etude 3D d'un escalier et garde-corps en métal

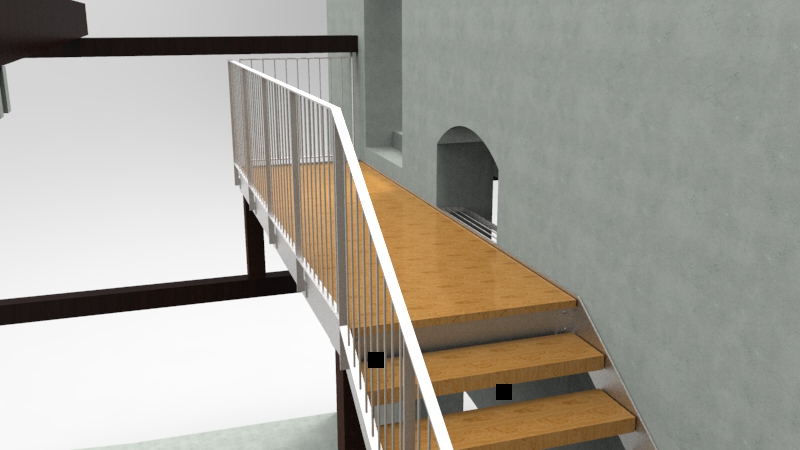

  • Dessin technique d'un escalier en bois et métal

Pour la rénovation d'une ancienne ferme, le projet consistait en la réalisation d'un escalier intérieur, avec structure métallique et les marches et paliers en bois.

Au départ, une prise de mesure avec le scanner Faro a été effectuée afin de reproduire l'existant en 3D, et d'implanter correctement l'escalier aux bonnes dimensions.
La structure est en plusieurs parties. Plusieurs limons avec des plaques de supports pour les marches sont soudés puis thermolaqués, assemblés entre eux au chantier par des vis M12. La fixation à l'existant est faite avec des tiges chimiques M12 Hilti. Les garde-corps sont conçus avec des poteaux en plat acier, et main courante en tube rectangulaire acier. Ils sont fixés aux limons au chantier avec des vis M12. Au final, environ 80 plans de fabrication ont été dessinés. La poids total avoisine les 1000kg.

L'approbation, l'exécution et la fabrication ont été effectuées entièrement en 3D.
